驻极体咪头（Electret Condenser Microphone, ECM）的放大电路，本质上是一个“阻抗变换与信号预放大”的过程。

因为驻极体咪头内部是一个高阻抗的电容式传感器，直接输出的信号极其微弱且无法长距离传输，必须依靠内部的场效应管（FET）进行缓冲和放大。

以下是其工作原理的详细拆解：

1. 核心组件：驻极体咪头的内部结构

要理解放大电路，首先要知道咪头内部有什么；一个标准的驻极体咪头内部主要包含两部分：

驻极体振膜：一种永久带电的塑料薄膜，相当于电容的一个极板，能感应声波产生微小的电荷变化。

内置结型场效应管（JFET）：这是放大电路的核心；它被封装在咪头内部，主要作用是阻抗变换（将高阻抗转为低阻抗）和初步放大。

2. 外部放大电路的基本拓扑

在外部电路中，驻极体咪头通常只需要 2根线（电源正极、地/信号输出共用）或 3根线（电源、地、信号）。

关键元件的作用：

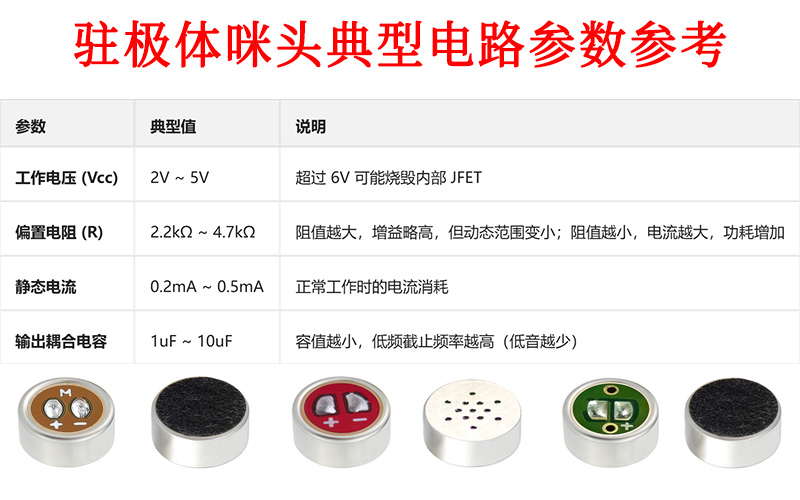

偏置电阻（R_bias，通常 2.2kΩ - 10kΩ）：连接在电源（Vcc）和咪头信号端之间。

它有两个作用：为咪头内部的 JFET 提供工作电压（通常 JFET 需要 1.5V~5V 的漏源电压）；和作为 JFET 的漏极负载电阻，将电流变化转化为电压变化。

耦合电容（C_out，通常 1uF - 10uF）：串联在信号输出端。作用是隔直通交，阻挡偏置直流电压进入后级电路，只让音频交流信号通过。

3. 工作流程详解

声电转换：声波推动驻极体振膜，导致电容极板间距变化，根据 Q=CU （电荷恒定），电压 U 发生微小变化，产生微弱的电信号。

阻抗变换（核心放大步骤）：这个微弱信号直接加在内部 JFET 的栅极（Gate）。

由于 JFET 是电压控制型器件，栅极输入阻抗极高（几乎不取电流），不会“拉低”微弱的电容信号。

栅极电压的微小波动，控制了漏极（Drain）到源极（Source）的大电流流动。

电流流过外部的偏置电阻，在电阻上产生压降。

信号输出：经过 JFET 放大后的信号从源极输出（源极跟随器）。

此时信号电压幅度可能只放大了几倍到十几倍，但输出阻抗从几兆欧（MΩ）降低到了几百欧姆（Ω）。

低阻抗信号通过耦合电容，可以驱动较长的导线而不被干扰，也能被后级的运放或 ADC 轻松处理。

4. 进阶：后级放大

驻极体咪头内部的 JFET 只是“缓冲/预放大”，输出信号通常只有 10mV ~ 50mV 级别。

如果需要驱动扬声器或进行 ADC 采集，通常还需要外接运算放大器（如 NE5532, OPA2134 等）构成同相或反相放大电路，将信号放大到 1Vpp 以上。

总结

驻极体咪头的放大电路，90% 的工作是在咪头内部由 JFET 完成的（阻抗匹配）。

外部电路主要负责供电和信号提取，设计的关键在于选择合适的偏置电阻，以在灵敏度、信噪比和功耗之间取得平衡。
