简单通用的咪头放大器电路图
2022-11-18 17:25
阅读:-
最近有遇到过客户询问、可否提供一个简易又实用的咪头放大器?因为对客户的产品设计不了解,澳士堡一般是不给提供电路设计的;

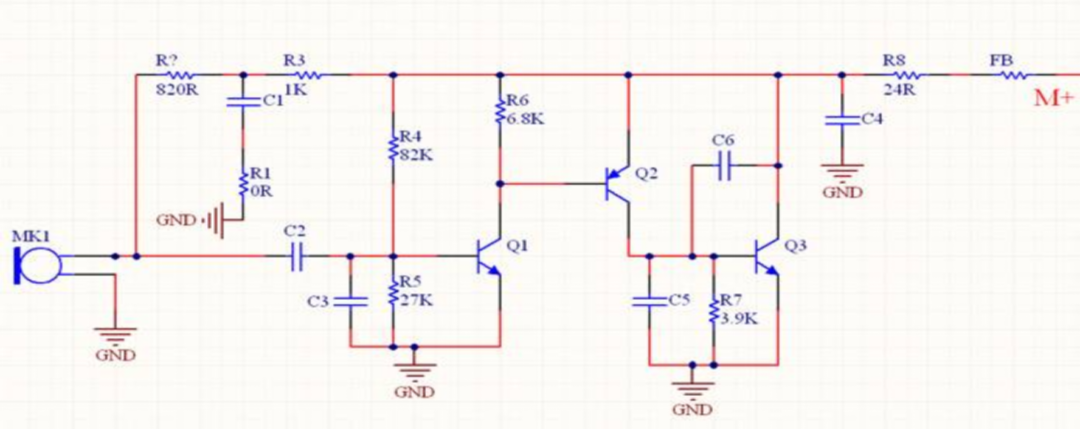

但下图简易但实用的咪头放大器电路图可以给客户一些思路上的参考,可以广泛应用于通用型的扩声电路的前级;
如果要求放大倍数不高,可以只取第一级放大就可以,可以获得较高的增益输出;
工作电压取5-7v的直流电压,电路只要连接无误就可以正常工作。
以上是一个单端输出电路,适用于要求不高,电磁环境噪声不大的场合应用,但是,对于对信噪比要求高的电路;
则需要采用平衡输出的方式,下图是一个简单的咪头平衡输出电路,它本身不带放大,具体使用时配上运放IC就好了。
工作电压3-5v,上下电阻2k左右,但是要平衡一致。
并联在咪头2端的电容,是高频滤波电容,一般选10~1nF,根据滤除的频率高低来确定。
输出耦合电容,通常选0.1~1uF,电容大,低频强,反之高频强。
当然,以上只是基本电路,您可以根据需求扩展滤波电路,使输出的信号更加干净,噪声更少。
